リタール株式会社はJIMTOF 2022にて、立体配置による盤の小型化「3D制御盤」を出展。

Webサイト：https://www.rittal.com/jp-ja/content/ja/start/

リタール株式会社、テクニカルインサイドセールス　野田と申します。
本日はどうぞよろしくお願いいたします。
本日ご紹介にあがりますのは、3D制御盤、立体配置による盤の省スペース化ということを目的にしております。

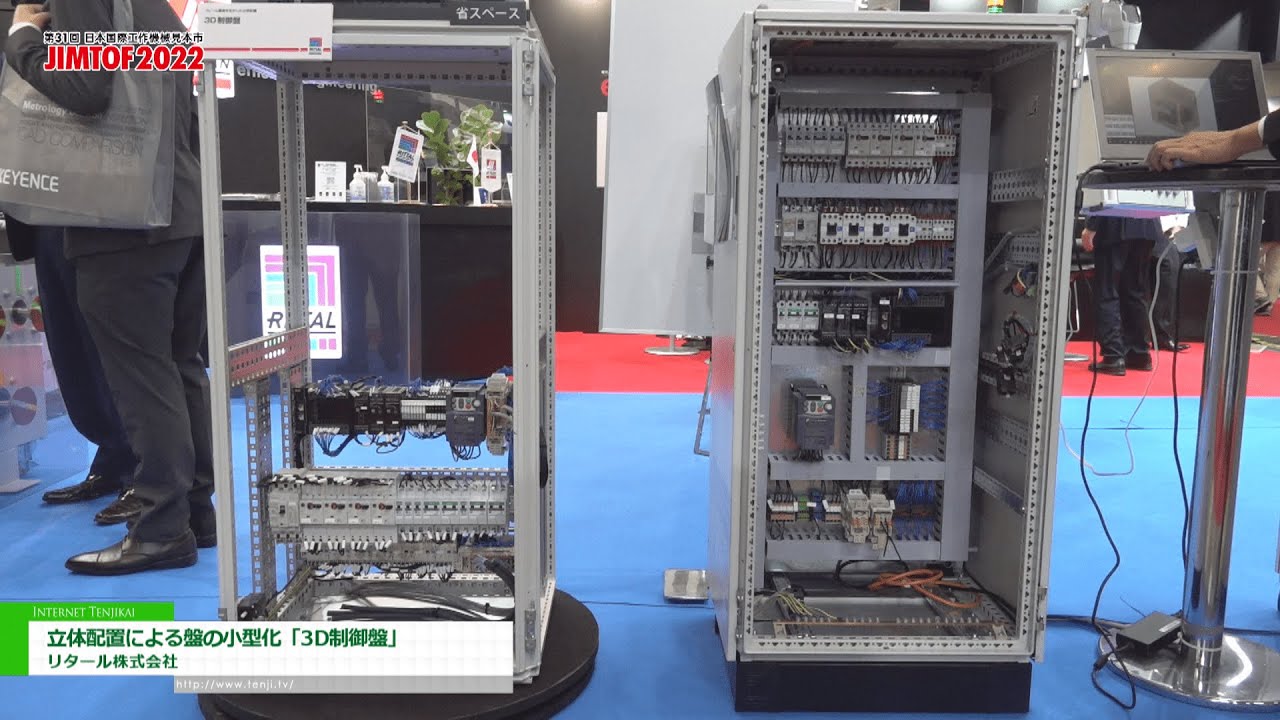

制御盤といえば、このような形で、中板に、必要な機器を配置し、
ケーブルダクトを用いて、平面的にこう組み上げていく。
このようなものが一般的な制御盤だと思います。
私どもが提唱するのは、特に、このリタールTS8のフレームシステム。
XYだけでなく、z軸も使った、奥行きも使った配置で3D化する、というようなところを提案させていただいております。
我々のTS-8、シンメトリックな構造になっておりまして、私どもの標準のレールで、左右、奥行き方向、幅方向にも、様々な構成が可能です。
なおかつ、今回は、このレールの規則的に開いている穴を利用して、ケーブルを束ねてます。
すなわちダクトレスを実現しております。
ダクトレスの効果というのは、
ダクトというのは、ある程度の高さがあって、機器と機器の間にあるのですけど、熱溜まりができる可能性が高まってきますが、
こういうz軸を配置する、なおかつ、ダクトを なくすことで、熱溜まりができることを回避します。
これは何を意味するかというと、設計者の方々が、熱計算によって得られた必要冷却能力、
こちらの期待通りに、盤の中を冷却することができるというメリットがございます。
また、z軸を利用することで、盤の小型化にも寄与することができます。
今回、この展示の盤におきましては、先ほど紹介しました従来型の盤と同じ構成なんですけども、高さ方向には半分に収めてます。
いわゆる中板を使わない、ダクトフリーの構成で、従来の制御盤の半分にすることができる。
そのようなポテンシャルを秘めてるわけなんです。
このように、従来の制御盤づくりとは違う視点で、ものづくりをすると、盤の小型化にも寄与することができるということで、
皆様にもぜひ、ご検討いただければと思いますので、どうぞよろしくお願いいたします。
